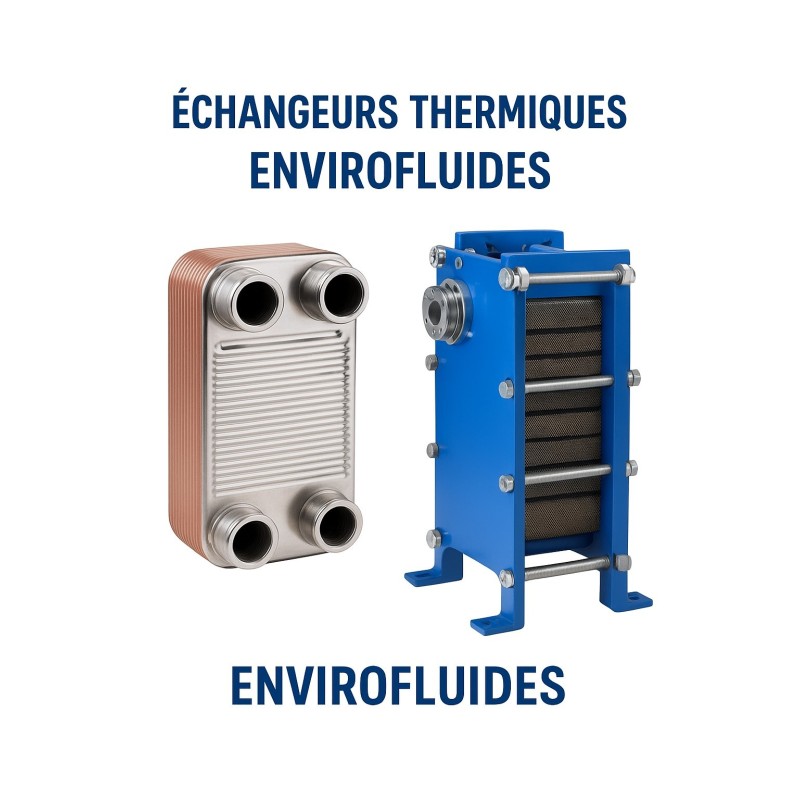

Échangeurs Thermiques à Plaques – Version Classique & Démontable

Marque : Envirofluides

Les échangeurs thermiques à plaques Envirofluides sont conçus pour répondre aux exigences du génie climatique, des fluides industriels, des process thermiques, ainsi que des applications spécifiques où performance, fiabilité et modularité sont indispensables.
Disponibles en versions plaques et joints ou démontables, ils permettent de gérer des fluides propres ou chargés, avec un maximum d’efficacité thermique et une maintenance simplifiée.

🔧 1. Présentation générale

Nos échangeurs thermiques à plaques sont conçus pour optimiser les transferts thermiques entre deux circuits indépendants. Grâce à leur construction en plaques inox embouties et au choix du type de joint ou de brasage, ils permettent de :

• Chauffer ou refroidir un fluide

• Récupérer de l’énergie

• Stabiliser des températures de process

• Intégrer des solutions compactes dans des installations industrielles ou HVAC

Disponibles en cuivre, inox, ou en différentes combinaisons de matériaux compatibles selon vos fluides (glycol, eau chargée, huiles, solutions industrielles, etc.).

⚙️ 2. Deux technologies disponibles

A – Échangeurs à plaques brasées

• Idéal pour les fluides propres

• Grande compacité

• Rendement thermique élevé

• Sans entretien interne

• Résistance aux pressions élevées

• Applications : groupes froids, PAC, circuits hydrauliques, refroidissement machines, condensation, évaporateurs, etc.

B – Échangeurs à plaques démontables (à joints)

• Conçus pour les fluides chargés, visqueux ou fouling

• Accès complet pour nettoyage interne

• Permet l’ajout ou le retrait de plaques pour augmenter la puissance ou adapter la capacité

• Applications : agroalimentaire, industries chimiques, circuits avec particules, réseaux urbains, process thermiques lourds

🔥 3. Avantages clés des échangeurs démontables Envirofluides

• Maintenance facile : ouverture totale pour nettoyage chimique ou mécanique

• Modularité : ajout de plaques = augmentation de puissance possible

• Durée de vie prolongée : remplacement rapide des joints

• Adaptés aux fluides encrassants : boues, biofilms, huiles, solutions techniques

• Disponible en nombreuses configurations : tailles, connexions, épaisseurs, débits et puissances

📐 4. Données techniques disponibles (selon modèles)

• Puissance thermique : de quelques kW à plusieurs centaines de kW

• Débit admissible : de 0,3 m³/h à plus de 100 m³/h

• Pression admissible : PN10 – PN16 – PN25

• Température de fonctionnement :

  • Fluide primaire : de –20°C à +160°C

  • Fluide secondaire : de –20°C à +150°C

• Matériaux : Inox 316L, Inox 304, cuivre, nickel, joints EPDM / NBR / Viton

• Types de plaques :

  • Profil haut rendement

  • Profil haute turbulence

  • Plaques semi-soudées pour fluides chargés

  • Structure optimisée pour échange thermique maximum

🌡️ 5. Exemples d'applications

Industrie :

• Refroidissement d’huile hydraulique

• Bypass thermiques

• Récupération d’énergie

• Réseaux de chaleur / froid

• Process agroalimentaire (fluide compatible)

Génie climatique :

• Chaudières & PAC

• Échange réseau secondaire

• Découplage hydraulique

• Ballons ECS & circuits mixtes

Process spécifiques :

• Industrie chimique

• Systèmes glycolés

• Refroidisseurs d’air ou d’eau

• Circuits eau douce / eau de mer (modèles inox spécifiques)

🧩 6. Configuration sur mesure

Envirofluides propose :

• Analyse technique de votre besoin

• Dimensionnement complet selon puissances, débits, ΔT, ΔP

• Sélection du type de plaque adapté (L/H/M, turbulence, corrugation)

• Matériaux optimisés selon la nature du fluide

• Fourniture des courbes et schémas techniques

Pour toute demande sur mesure ou adaptée à votre process :
📧 billaut.fabrice@gmail.com

💡 Bon à savoir

• Un échangeur sous-dimensionné entraîne une baisse d’efficacité et une augmentation des ΔT.

• Une installation avec filtre ou crépine augmente la durée de vie.

• Les échangeurs démontables sont idéals pour les circuits avec encrassement régulier.

• Les échangeurs brasés sont parfaits pour les systèmes compacts et les installations frigorifiques.

• Le choix du joint (EPDM/NBR/Viton) dépend du fluide et de la température.
